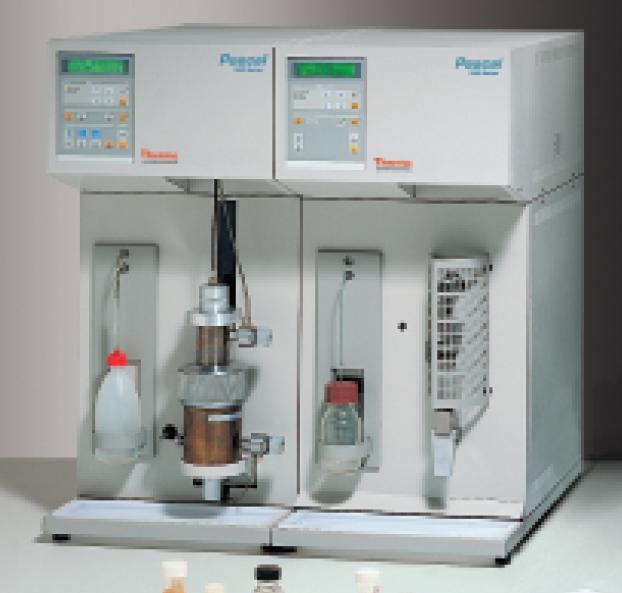

Descrierea sistemului:
Un sistem este compus din două unităţi de analiză:
1.     Porozimetru pentru pregătirea probelor şi pentru analiza macroporilor şi a mezoporilor
2.     Porozimetru pentru nanopori
Sistemul este ideal pentru analiza volumului porilor, distribuţiei în diametru, diametrului mediu al porilor pentru pulberea policlorurii de vinil şi a altor materiale (catalizatori, membrane)

Principiul metodei:
Porozitatea, distribuţia porilor şi volumul porilor pot fi determinate măsurând volumul mercurului ce umple porii din proba analizată. Acest lucru este realizat în două etape:
1.    Analiza macroporilor şi a mezoporilor
-    proba, în funcţie de natura acesteia, este pusă în recipientul de analiză, denumit dilatometru, şi este supus unui vid înaintat pentru degazare timp de 15 … 60 minute
-    după degazare, dilatometrul este umplut cu un volum cunoscut de mercur;
-    se începe din acest moment, de la cca 0,1 KPa până la maxim 400 KPa se creşte constant presiunea în dilatometru.
-    în funcţie de mărimea porilor aceştia se vor umple cu mercur, ducând la scăderea volumului total de mercur din dilatometru. Prin măsurarea volumului mercurului din dilatometru se va determinat în timp real volumul porilor iar din presiunea la care are loc umplerea se determină dimensiunea porilor. În acest mod la final se poate trasa un grafic cu distribuţia porilor în proba analizată
2.    Analiza nanoporilor
-    În aceste sisteme se foloseşte un ulei special ce va fi folosit pentru creşterea presiunii într-o incintă îchisă;
-    la final, când se ajunge la 400 MPa, analiza va include şi analiza efectuată pe sistemul anterior.
Cu ajutorul unui sistem complet se poate face o caracterizare foarte bună a porozităţii, a distribuţiei porilor, densităţii, suprafeţei specifice etc indiferent de natura şi forma probelor.


1.     UNITATEA PENTRU DETERMINAREA DISTRIBUŢIEI MACROPORILOR ŞI MEZOPORILOR

Detalii tehnice generale:

• porozimetru total automatizat cu staţie de alimentare a mercurului pentru determinări ale volumului şi distribuţiei porilor pe suprafaţa analizată, raportat la dimensiunea porilor;
• sistemul Pascal 140 are dublu rol: pregăteşte proba pentru analiza porilor şi efectuează analiza macroporilor şi mezoporilor;
• sistem automat pentru ridicarea penetrometrelor
• sistemul conţine o pompă de vid foarte performantă ce ajunge la un vid de 0,01 Kpa
• de asemenea sistemul include trusa de penetrometre
• analiza este complet automatizată, inclusiv faza de umplere, astfel încât aparatul poate funcţiona fără supraveghere;
• după ce este atinsă presiunea maximă aparatul va reduce presiune până la presiunea atmosferică pentru scoaterea probei din linia de analiză şi trecerea acesteia în etapa următoare (analiza pe Pascal 240 sau 440);
• dispune de două moduri de creştere / scădere a presiunii: cu pas constant sau dinamic. Analiza cu pas constant de modificare a presiunii se foloseşte în controlul calităţii materialelor unde numărul probelor analizate este foarte important. Analiza dinamică de modificare a presiunii se foloseşte în special în laboratoarele de cercetare sau cazul unor probe necunoscute.
• analiza dinamică este mai precisă deoarece sistemul evaluează direct viteza de umplere a porilor şi în cazul unei viteze prea mari va reduce viteza de creştere a presiunii.
• aparatul poate funcţiona independent sau controlat de la PC.
• softul permite editarea de rapoarte specifice pentru imprimare şi poate exporta date şi grafice spre alte programe;
• se poate achiziţiona kituri de calibrare pentru determinarea volumului de mercur;
• alimentare verticală cu mercur sub vacuum continuu, corecţia presiunii hidrostatice depinzând de înălţimea coloanei de mercur
• prevăzut cu interfaţă serială pentru conectarea la computer de tip RS 232

Caracteristici tehnice:

• domeniul presiunii:    0,1 ... 400 / 0,01 … 0,1 KPa
• rezoluţia presiunii:    0,01 / 0,1 KPa
• acurateţe:     0,1% full scale output
• histerezis:    0,1% full scale output
• volum dilatometru:    500 mm3 cu precizie 0,1 mm3
• rezoluţie volum:    0,1 mm3
• diametru porilor:    58,0 …1,9 μm – dilatometru de 500 mm3
• diametru particulelor:    330 …15 μm – dilatometru de 500 mm3

2. UNITATEA PENTRU DETERMINAREA DISTRIBUŢIEI NANOPORILOR

• porozimetru total automatizat pentru determinări ale volumului porului  şi distribuţiei porilor pe suprafaţa analizată raportat la dimensiunea porilor
• funcţioneză în gama de presiune înaltă: 400 Mpa (60.000 psia)
• sistem automat pentru ridicarea penetrometrelor
• determinarea acestor parametri se face în mai puţin de 25 minute
• instrumentul permite setarea a 8 viteze diferite controlate prin metoda Pascal, aceasta permiţând corectarea constantă a instrumentului în raport cu compresibilitatea mercurului şi efectele temperaturii
• cea de-a noua viteză nu este controlată prin metoda Pascal deoarece funcţionează la presiunea maximă selectată, aceasta permiţând determinarea parametrilor porilor în mai puţin de 10 minute
• raza porului este determinată în gama: 7.500 nm....1,8 nm
• diametrul particulei este determinat în gama: 40 microni.... 0,01 microni
• volumul porului este determinat pânã la maxim 2.000 mm3
• numãrul maxim de puncte: 2.500
• rezoluţia: 0,1 mm3
• acurateţea determinării: mai bună de 0,25%
• prevăzută cu interfaţă serială pentru conectarea la computer de tip RS 232

Caracteristici tehnice:

• domeniul presiunii:    0,1 ... 400 MPa
• rezoluţia presiunii:    0,01 / 0,1 MPa
• acurateţe:    0,1% full scale output
• histerezis:    0,1% full scale output
• volum dilatometru:    500 mm3 cu precizie 0,1 mm3
• diametru porilor:    7.500 …1.8 nm – dilatometru de 500 mm3
• diametru particulelor:    40 …0,01 um – dilatometru de 500 mm3
• viteza presiunii:    9 / 9 trepte de creştere / descreştere
